收藏本站 |在线留言 |网站地图 欢迎光临发热管专家——美科美官方网站

全国服务热线:400-836-9697

家电发热配件生产商
当前位置:首页 » 美科美资讯中心 » 常见问题 » 铝发热管焊接后耐压不良原因分析之三

铝发热管焊接后耐压不良原因分析之三

文章出处:网站责任编辑:作者:徐工人气:-发表时间:2016-06-04 15:52:00【

 铝发热管焊接后耐压不良原因分析之三

铝发热管焊接前检测耐压是好的,能通过2.0KV/0.5MA.S,钎焊后有的耐压通不过1.2KV/0.5MA.S,成了不良品,除了发热管吸潮和焊接时熔发热管外,还有另外一种原因。

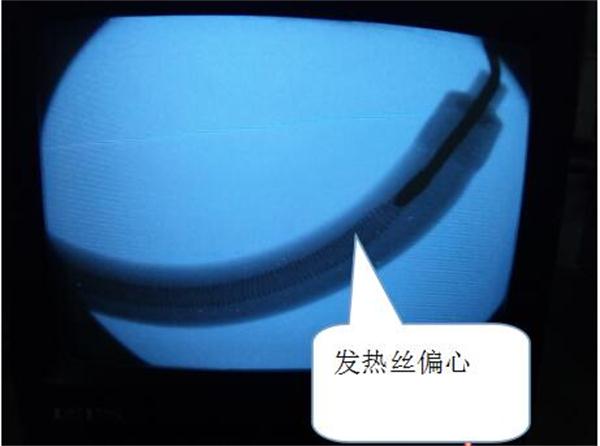

发热管焊后出现耐压不良时,还是先测试发热管的绝缘电阻,如果绝缘电阻偏小小于50MΩ,则说明发热管吸潮了,可按照《发热管焊接后耐压不良原因分析之一》解决,当绝缘电阻大于1000MΩ时,拍X光检查发热丝和引棒是否有偏心现象,如下图为X光照片:

原因分析:发热丝偏心造成的耐压不良,焊接前有的并不能检测出来,焊接时由于高温热胀冷缩,爬电距离可能发生了变化,最终导致耐压不良。



解决方案:制作发热管时装粉设备正常,首检拍X光确保发热丝不偏心。
