什么是发热丝的表面负荷?发热丝的表面负荷如何计算?

文章出处:网站责任编辑:作者:徐小红人气:-发表时间:2014-05-23 18:07:00【

JB/T4088-2012《日用管状电热元件》写道:表面负荷 Surface load 是指发热表面上单位面积的功率(单位为W/cm2),计算公式:表面负荷=该元件功率值/该元件发热表面面积,那么发热丝的表面负荷则指发热丝表面上单位面积的功率。

发热丝表面负荷是很重要的一个设计参数,它直接关系到发热管的寿命,不同的发热管材质,不同的使用状态,不同的工作环境,所要求发热丝的表面负荷都会不同,电热管生产厂商很重视这个问题。下面以中山市美科美五金电器有限公司用于豆浆机产品上的铝发热管为例,来说明发热丝表面负荷的计算问题。

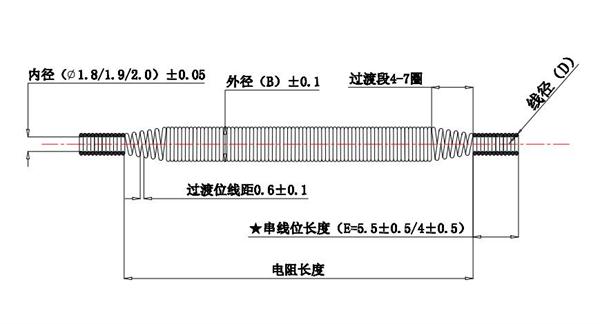

上图是美科美公司MK2117产品所用的发热丝,规格220V 1500W,用上海树青0.32OCr25Al5发热丝,电阻为37.6欧姆,即

D=0.32mm,B=4.0mm。计算如下:

发热丝表面负荷=功率/发热丝表面积

发热丝表面积=电阻/米电阻X100cmXD/10cmX3.14

=37.6/17.4X100X0.32/10X3.14=21.71cm2

则MK2117所用发热丝表面负荷=1500W/21.71cm2=69.08W/cm2
